滾珠絲桿軸承作為軸承家族中的一員，在工程機械設備、工業機器人等行業使用的比較多。滾珠絲桿軸承產品型號比較多，要根據實際情況選擇對應型號的產品裝配，這樣才能確保設備正常運轉，那么滾珠絲桿軸承裝配方法是什么？

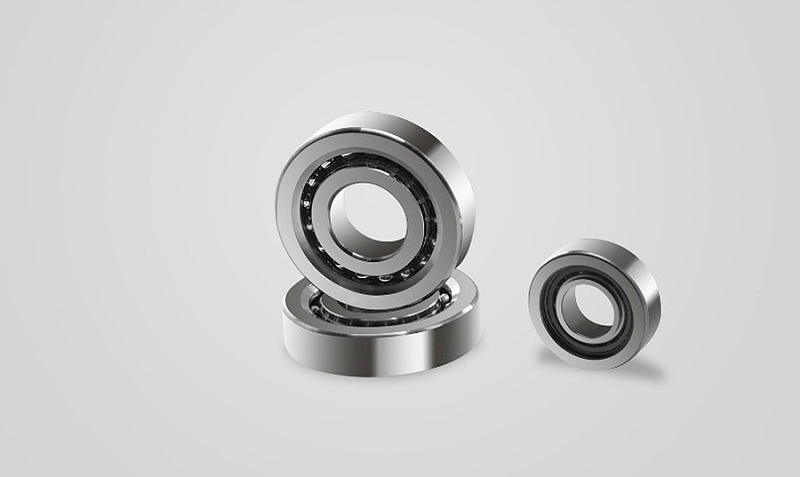

滾珠絲桿軸承裝配方法

方式一：自由式固定

這種滾珠絲桿軸承方式結構比較簡單，軸向剛度與臨界轉速低，絲桿穩定性要差一點，比較適合短行程、垂直傳動端組合式角接觸軸承一端。自由式安裝承載能力小，軸向剛度偏低，只適合短絲桿使用。

方式二：支撐式安裝

滾珠絲桿較長的那一端裝組合式角接觸軸承固定，另一端再使用深溝球軸承支承。可以減少絲桿熱變形影響，止推軸承安裝位置要遠離熱源。這是比較典型，也是最常用的安裝方式，比較適合中等速度、剛度及精度要求相對高的場合，支撐端剛性要差一些。

方式三：兩端固定

滾珠絲桿兩端都使用組合式角接觸軸承，對絲桿施加預拉伸，這樣可以補償滾珠絲桿在高速回轉中，遇到摩擦溫引起的熱變形問題。優點是能承受較高軸向載荷，絲杠軸向剛度比一端固定一端支撐安裝方式高4倍，比較適合高速回轉、高精度、絲杠長度較大的場合。

方式四：兩端支撐

滾珠絲桿兩端都裝深溝球軸承，這種安裝方法適合中等速度、剛度與精度都要求不高的場合。優點是安裝形式結構簡單，承受剛性小；缺點也很明顯：受力情況較差，使用的比較少。

滾珠絲桿軸承常見型號大全

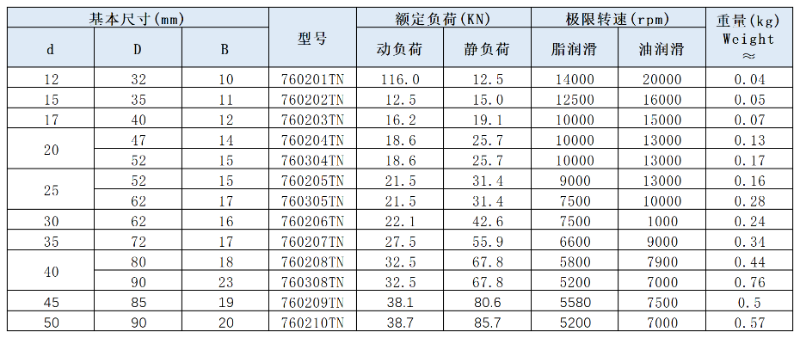

1、7602/7603系列滾珠絲桿球軸承，這個系列產品特點是轉速快、含氧量低、轉速可達5萬轉、噪音低，適合在相對靜音的環境下使用，精度高可以提供精度等級為P0、P6、P5、P4和國標P2級產品，滿足可以需求，具體型號如下：

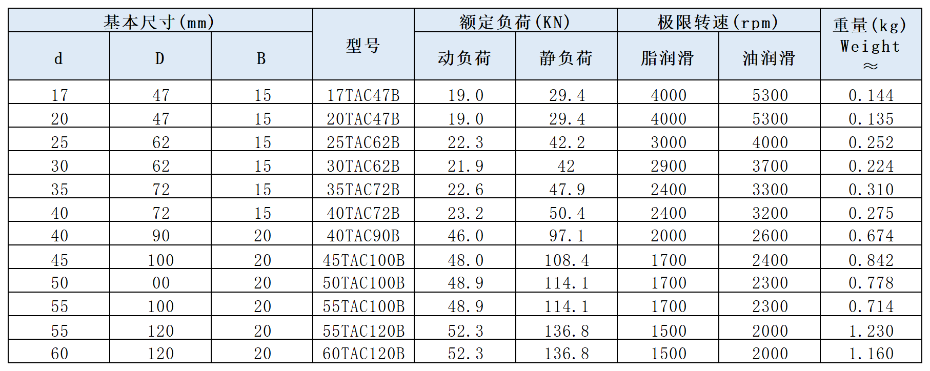

2、TAC系列滾珠絲桿軸承，采用大接觸角結構設計，具有高剛性的優點。配對方式使用，可以同時承受徑向和軸向載荷。在自動化設備、精密檢測設備、機床傳動機構等領域用的比較多，具體型號如下：
